精密板金加工において、蝶番（ヒンジ）は代表的な製品の一つです。

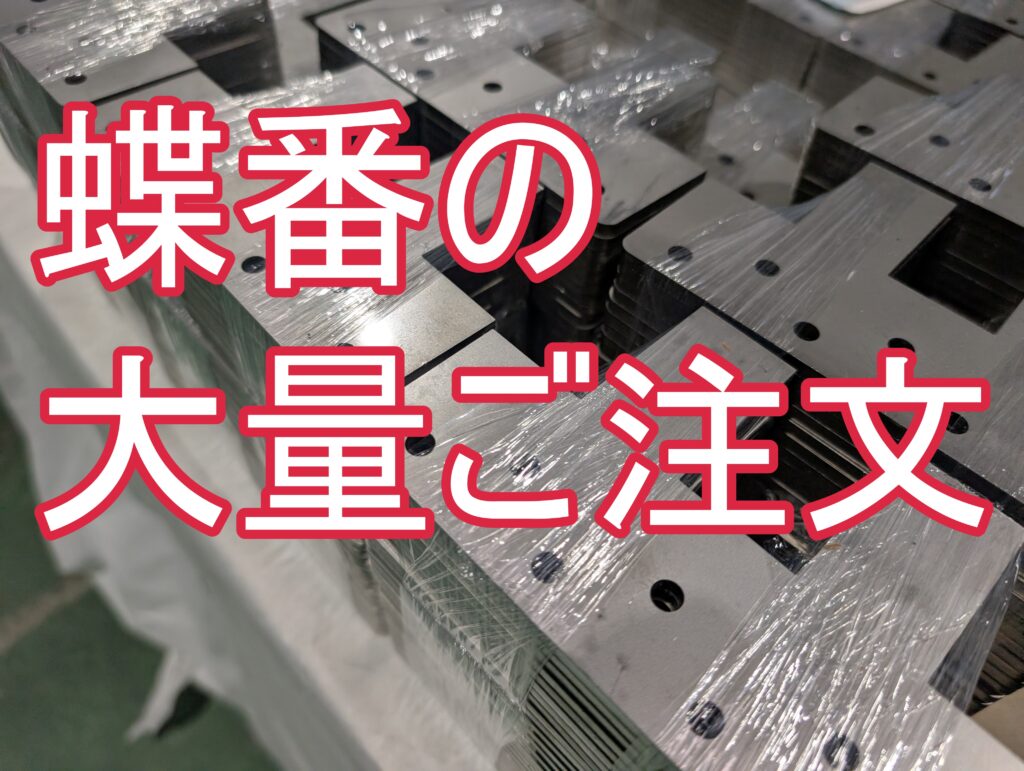

今回は、大量注文をいただいた蝶番の加工事例を通じて、コストダウンと品質維持を両立させるための工夫をご紹介します。

### 課題：蝶番特有の形状と「歩留まり」

蝶番は、軸を中心に回転する「凹（メス）部分」と「凸（オス）部分」が組み合わさって一つの製品となります。

大量生産において最も重要な課題の一つが「**歩留まり**（材料の利用効率）」です。材料費はコストに直結するため、いかに無駄なく材料から部品を切り出すかが鍵となります。

### 対策1：凹凸を組み合わせる「ネスティング」

そこで重要になるのが「**ネスティング**（材料取り）」です。

蝶番の凹部分と凸部分は、ちょうどパズルのピースのように、互いにはまり込む形状をしています。CAD/CAMシステムを使い、この凹凸形状がぴったりと組み合わさるように材料（鋼板）上に配置します。



これにより、部品間の無駄なスペースを最小限に抑え、一枚の板から取れる製品数を最大化。
大幅な歩留まり向上を実現しました。

---

### 対策2：「共通線切断」の検討と「個別切断」の採用

ネスティングで歩留まりを改善した後、次に検討するのが「加工時間の短縮」によるコストダウンです。

#### 共通線切断（シェアカット）の可能性

最も加工時間が短くなるのは、隣り合う部品の境界線を一本の線で切り抜く「**共通線切断**」です。
加工距離が最短になるため、レーザー加工の時間を大幅に短縮できます。

しかし、ここである問題が浮上します。

#### 品質維持のための「クリアランス」

レーザー加工の切断幅（カーフ幅）は、一般的に**約0.5mm**程度です。もし共通線で切断した場合、凹部と凸部の隙間（クリアランス）も0.5mmになってしまいます。

しかし、蝶番がスムーズに動作するためには、**通常1mm～2mm程度のクリアランス**が必要です。0.5mmでは隙間が狭すぎ、組み立てが困難になったり、動作不良を起こしたりする可能性が非常に高くなります。

#### 結論：品質を優先した「個別切断」

目先の加工コストダウンを優先して（共通線切断）、不良品を出すわけにはいきません。

そこで今回は、必要なクリアランス（1mm～2mm）を正確に確保するため、共通線切断は採用せず、**凹パーツと凸パーツをそれぞれ別々に切断する**方法を選択しました。

---

### まとめ

今回の事例では、以下の2点を両立させました。

1. **歩留まりの最大化**：凹凸形状を利用した精密なネスティング。
2. **品質の確保**：製品機能に必要なクリアランスを担保するため、あえて「個別切断」を選択。

単純なコストダウンだけでなく、製品が「蝶番」として正しく機能することを最優先にした加工方法の選定が、最終的な顧客満足と信頼につながる重要なポイントとなりました。
